호칭은 15A, 20A, 25A ... 등으로 불립니다.
| 호칭A | 호칭B | 외경 mm ( D ) | 내경mm ( d ) |
| 15 | 1/2 | 21.7 | 16.1 |
| 20 | 3/4 | 27.2 | 21.6 |
| 25 | 1 | 34 | 27.6 |
여기서 호칭 B는 외경을 의미하고
호칭A 는 내경을 의미한다고 보시면 됩니다.
그리고 배관용 파이프의 경우 외경은 같더라도 파이프 살 두께에 따라 내경이 달라지는데
이걸 SCHEDULE이라고 합니다.

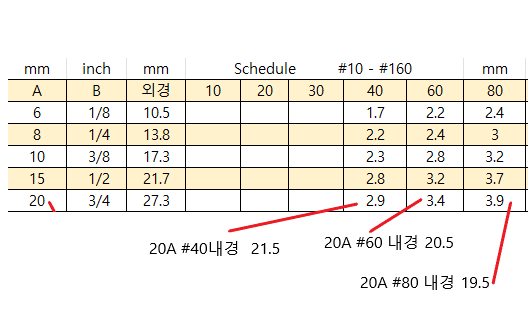

SCHEDULE의 기호는 #으로 표기하며 규격을 정확하게 표현하면 20A #40과 같이 표기합니다.
ф로 표시한다면 ф27.3 - 2.9 t입니다.
배관의 종류
배관용탄소강관 (SPP, Steel Pipe Piping) <- KS 규격
일본에서는 SGP, Steel Gas Pipe 라고 부른다.
정식 영문 명칭은 Carbon Steel Pipes For ordinary piping 이다.
SPP=SGP
주면에서 가장 쉽게 볼수 있는 강관으로 백관, 흑관 등으로 불리는데,
공장에서는 백관은 주로 에어배관이나, 기계설비에 전기 배관으로도 쓰이는것 같구요,
흑관은 구조물에 핸드레일 만들때 많이 쓰이는것 같습니다.
사용온도 : -15도 ~ 350도
사용압력 : 1.0Mpa이하 (1Mpa = 10bar = 10.197162kgf/cm제곱)
압력배관용탄소강관(SPPS, Steel Pipe Pressure Service)
고압 10~100kgf/cm제곱 에서 사용 가능합니다,
배관표기
DN (Diameter Nominal) <- ISO 7005-1
DIN (Deutsches Insititute for Normung) 독일규격협회
| 6A | DN6 | 1/8B | 6 mm | 1/8 in |
| 8A | DN8 | 1/4B | 8 mm | 1/4 in |
| 10A | DN10 | 3/8B | 10 mm | 3/8 in |
| 15A | DN15 | 1/2B | 15 mm | 1/2 in |
| 20A | DN20 | 3/4B | 20 mm | 3/4 in |
| 25A | DN25 | 1B | 25 mm | 1 in |
| 32A | DN32 | 1-1/4B | 32 mm | 1-1/4 in |
| 40A | DN40 | 1-1/2B | 40 mm | 1-1/2 in |
| 50A | DN50 | 2B | 50 mm | 2 in |
| 65A | DN65 | 2-1/2B | 65 mm | 2-1/2 in |
| 80A | DN80 | 3B | 80 mm | 3 in |
| 100A | DN100 | 4B | 100 mm | 4 in |
| 125A | DN125 | 5B | 125 mm | 5 in |
| 150A | DN150 | 6B | 150 mm | 6 in |
| 200A | DN200 | 8B | 200 mm | 8 in |
| 250A | DN250 | 10B | 250 mm | 10 in |
국가표준 번호
강관 KSD-3507
동관 KSD-5301
스텐레스관 KSD- 3576, KSD-3595
후렌지 규격 KSB-1503
현장에서 파이프 선정시 고려하는 사항은
스팀이나 고압이 지나가는 배관은 거기에 맞는 관 두께를 선정하는것 빼고 다른 사항은 별로 없는것 같아요,
SCHEDULE
| 호칭경 | 실외경 (mm) |
두께 T (mm) | ||||||
| A | B | SCH 5 | SCH 10 | SCH 20 | SCH 40 | SCH 60 | SCH 80 | |
| 6A | 1/8 | 10.5 | 1 | 1.2 | 1.5 | 1.7 | 2.2 | 2.4 |
| 8A | 1/4 | 13.8 | 1.2 | 1.65 | 2 | 2.2 | 2.4 | 3 |
| 10A | 3/8 | 17.3 | 2.3 | 2.8 | 3.2 | |||
| 15A | 1/2 | 21.7 | 1.62 | 2.1 | 2.5 | 2.8 | 3.2 | 3.7 |
| 20A | 3/4 | 27.2 | 2.9 | 3.4 | 3.9 | |||
| 25A | 1 | 34 | 2.8 | 3 | 3.4 | 3.9 | 4.5 | |
| 32A | 1 1/4 | 42.7 | 3.6 | 4.5 | 4.9 | |||
| 40A | 1 1/2 | 48.6 | 3.7 | 5.1 | ||||
| 50A | 2 | 60.5 | 3.5 | 3.9 | 4.9 | 5.5 | ||
| 65A | 2 1/2 | 76.3 | 2.1 | 3 | 5.2 | 6 | 7 | |
| 80A | 3 | 89.1 | 4 | 5.5 | 6.6 | 7.6 | ||
| 90A | 3 1/2 | 101.6 | 5.7 | 7 | 8.1 | |||
| 100A | 4 | 114.3 | 6 | 7.1 | 8.6 | |||
| 125A | 5 | 139.8 | 2.8 | 3.4 | 5 | 6.6 | 8.1 | 9.5 |
| 150A | 6 | 166.2 | 7.1 | 9.3 | 11 | |||
| 175A | 7 | 190.7 | 4 | 6.5 | ||||
| 200A | 8 | 216.5 | 8.2 | 10.3 | 12.7 | |||
| 225A | 9 | 241.8 | ||||||
| 250A | 10 | 267.4 | 3.4 | 9.3 | 12.7 | 15.1 | ||
| 300A | 12 | 318.4 | 4 | 4.5 | 10.3 | 14.3 | 17.4 | |
| 350A | 14 | 355.6 | 8 | 11.1 | 15.1 | 19 | ||
| 400A | 16 | 406.4 | 4.5 | 5 | 12.7 | 16.7 | 21.47 | |
| 450A | 18 | 457.2 | 14.3 | 19 | 23.8 | |||
| 500A | 20 | 508 | 15.1 | 20.6 | 26.2 | |||
| 550A | 22 | 558.8 | 15.9 | 22.2 | 28.6 | |||
| 600A | 24 | 609.6 | 17.5 | 24.6 | 31 | |||
