프레임 삽입에서
H빔 150 x 150을 구조에 넣어야 하는데 컨텐츠 센터에 없어서
넣어 보았습니다.
먼저 프로젝트 하나 만들고
컨테츠 센터 라이브러리 추가 클릭

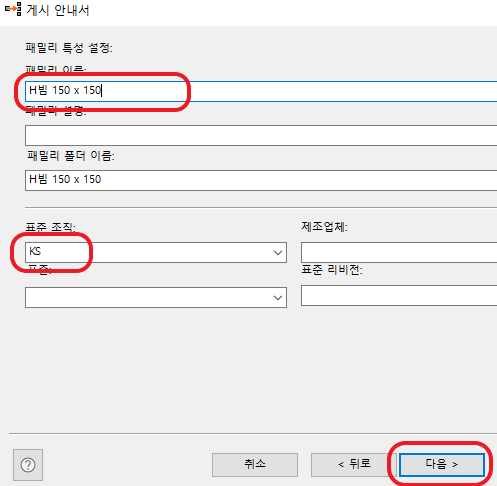

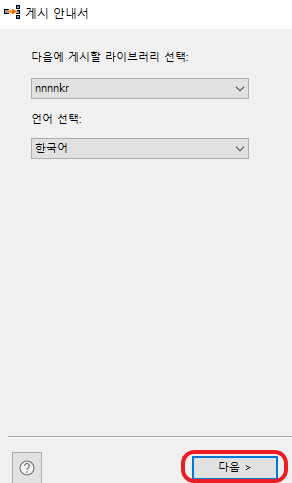

여기서 KS 나 JIS 등에 추가해되 되는데
라이브러리 작성해서 따로 만들어 봤습니다.
확인후 저장

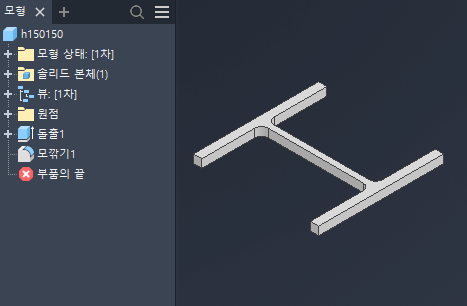

라이브러리에 추가할 모델 그리거나 불러오기
150x150그렸습니다.
매개변수 가기

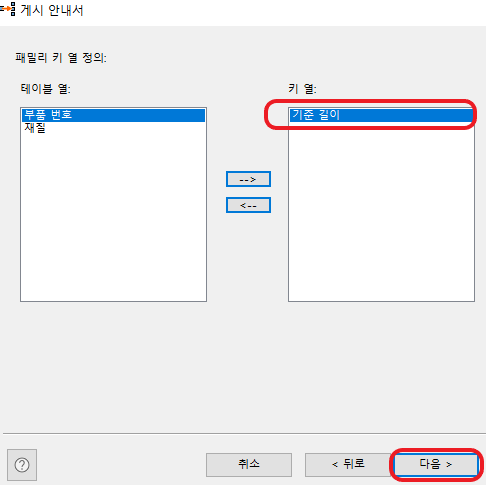

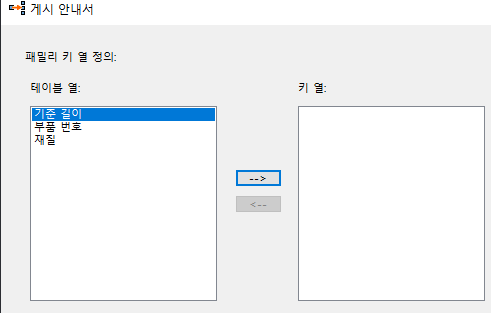

매개변수 바꾸기

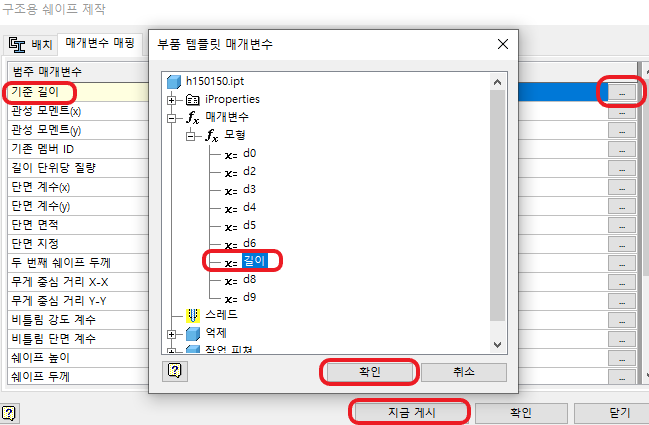

기준길에 맨 오른쪽 클릭후 매개변수 선택

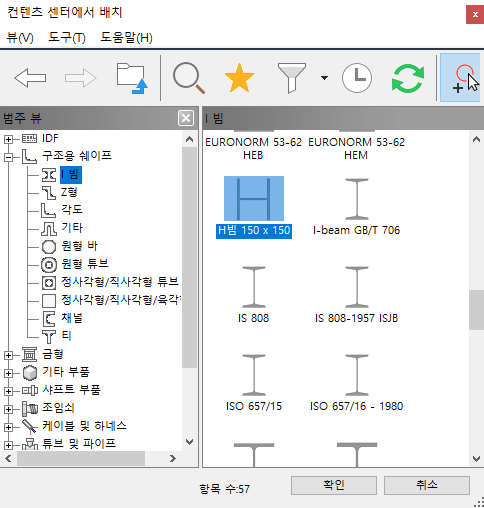

컨텐츠 센터에 등록한 빔이 나옴니다.

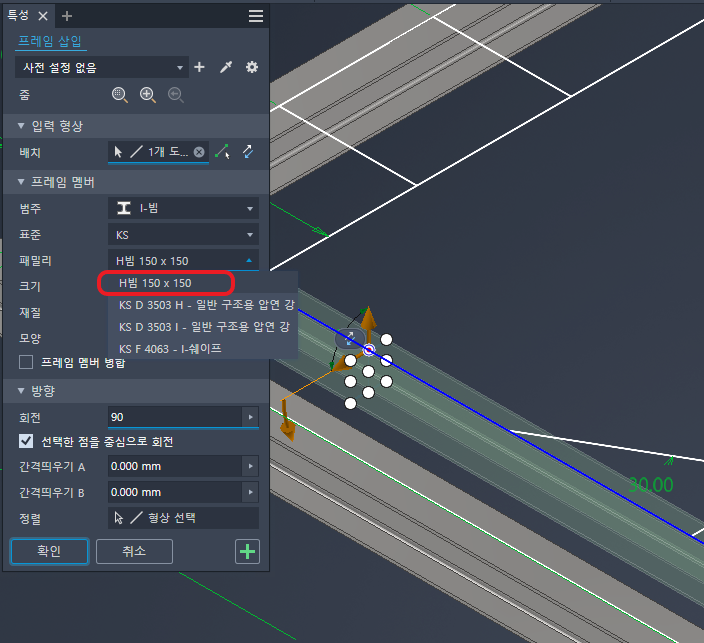

설계 > 프레임 삽입 > 추가한 150 빔이 나오는걸 확인할수 있습니다.
삽입

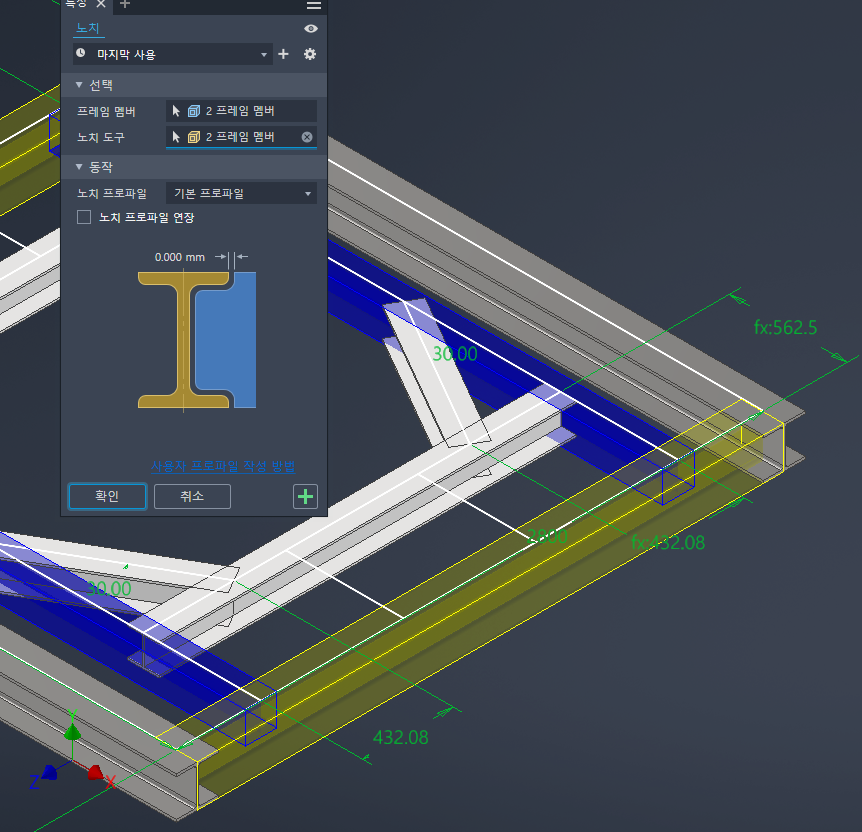

여러 편집도 잘되는거 확인하였습니다.
